HVAC
HVAC (공조냉동)
OverviewHVAC (공조냉동)

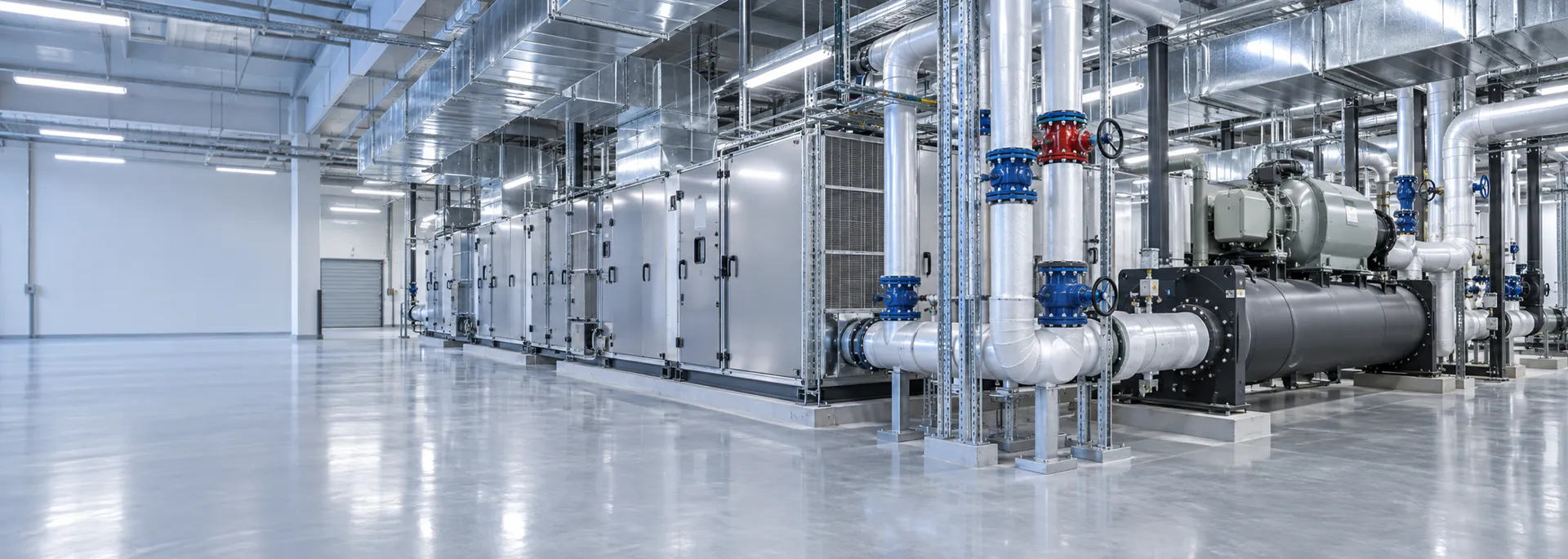

개요
- 공조환경설비
- 공조설비
- 크린룸 설비
- 공조/냉방설비
크린룸 공정에서의 공조기 자동제어 공사는 청정도, 온도, 습도, 차압 등 주요 환경 변수를 정밀하게 관리하여, 생산 공정의 일관성과 품질을 확보하기 위한 핵심 설비 공정입니다.
Scope of Work수행 범위
수행 범위
01판넬공사
크린룸 및 GMP 시설의 판넬공사는 청정도, 기밀성, 위생, 내구성 확보를 위한 핵심 공정입니다.
02덕트공사
크린룸 및 GMP 환경에서의 덕트공사는 청정도, 기밀성, 위생, 내구성을 확보하기 위한 핵심 설비 공정입니다.
03배관공사
크린룸 공정에서의 배관공사는 청정도, 기밀성, 위생, 내구성을 확보하기 위한 핵심 설비 공정입니다.
04자동제어
크린룸 공정에서의 공조기 자동제어 공사는 청정도, 온도, 습도, 차압 등 주요 환경 변수를 정밀하게 관리하여, 생산 공정의 일관성과 품질을 확보하기 위한 핵심 설비 공정입니다.
Whole HVAC system flow공조설비 전체 흐름
공조설비 전체 흐름

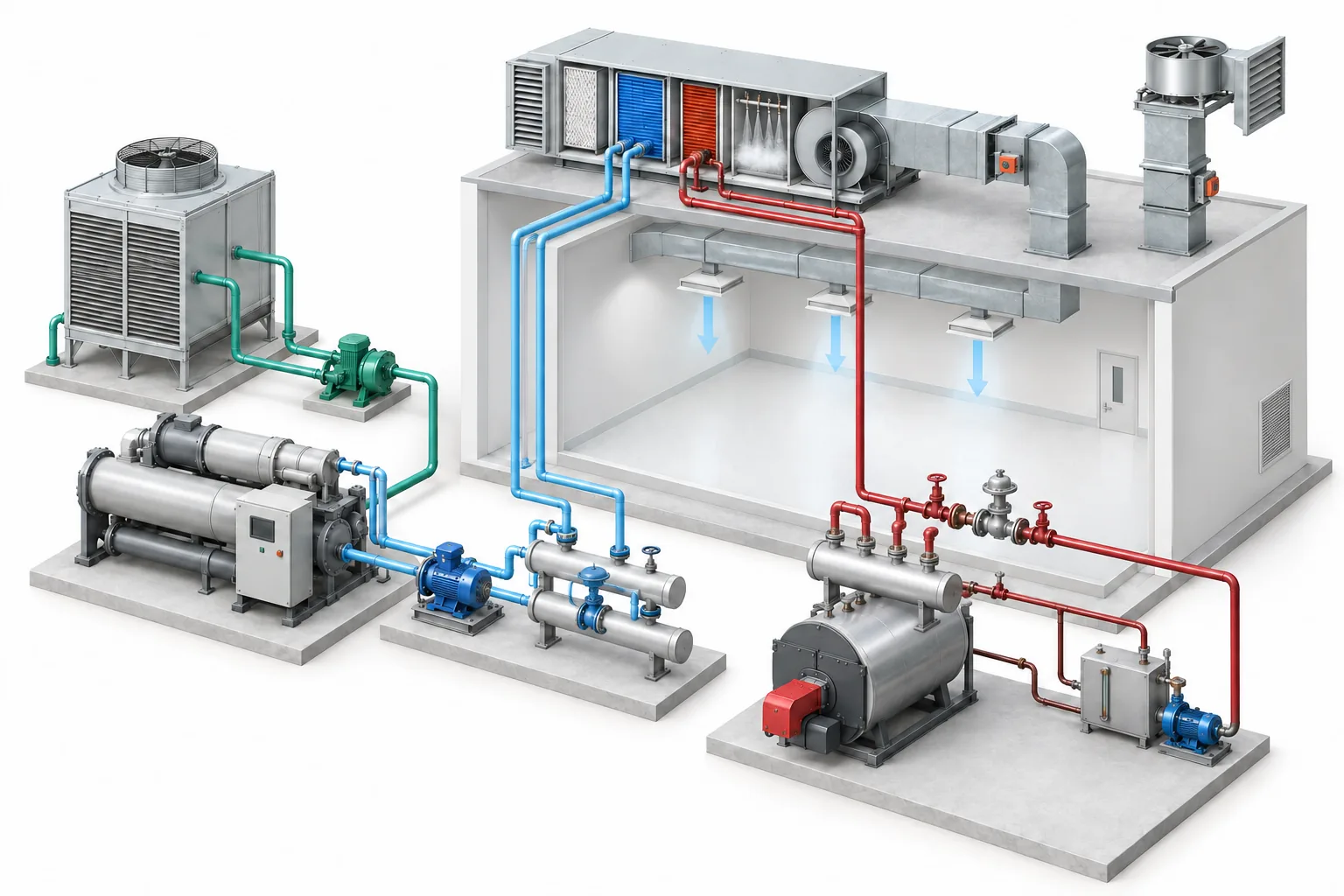

공조설비는 공기·냉수·스팀 세 계통이 맞물려 돌아갑니다. 아래 그림은 장비가 어디에 놓이는지, 흐름도는 공기와 물·증기가 어느 방향으로 흐르는지 보여줍니다.
장비 배치 (번호를 누르면 역할이 보입니다)
장비 목록 (번호는 그림의 번호와 같습니다)
공기 계통
- 01외기 루버
외기를 받아들이는 입구로, 빗물과 큰 이물질이 들어오지 않게 막습니다.
- 02필터 (프리·미디엄)
외기의 먼지를 단계적으로 걸러 코일과 실내를 보호합니다.
- 03공조기 (AHU)
필터·코일·가습기·팬을 한 케이싱에 담아 공기를 처리하는 중심 장비입니다.
- 04냉각 코일
냉동기에서 온 냉수로 공기를 식히고 습기를 제거합니다.
- 05가열 코일
스팀으로 공기를 데워 설정 온도에 맞춥니다.
- 06가습기
건조한 계절에 스팀을 분사해 실내 습도를 맞춥니다.
- 07급기팬
처리된 공기를 급기 덕트로 밀어 보냅니다.
- 08방화·방연 댐퍼 (급기)
화재 시 급기 덕트를 닫아 불과 연기가 번지는 것을 막습니다.
- 09디퓨저 (HEPA)
천장에서 HEPA 필터를 거친 공기를 실내로 고르게 내보냅니다.
- 10실내 (크린룸)
온도·습도·차압·청정도를 유지해야 하는 공간입니다.
- 11환기·배기팬
실내 공기를 빼내어 일부는 환기하고 일부는 밖으로 배기합니다.
- 12방화·방연 댐퍼 (배기)
배기 덕트에서 같은 역할을 합니다.
- 13배기 루버
배기를 건물 밖으로 내보내는 출구입니다.
냉수 계통
- 14냉각탑
냉동기에서 받은 열을 냉각수로 옥외에 버립니다.
- 15냉각수 펌프
냉각탑과 냉동기 사이로 냉각수를 순환시킵니다.
- 16냉동기 (칠러)
냉수를 차갑게 만들어 공조기 냉각 코일에 공급합니다.
- 17냉수 순환펌프
냉수를 공급 헤더와 코일로 순환시킵니다.
- 18냉수 공급 헤더
냉수를 여러 공조기로 나누어 보내는 분배관입니다.
- 19냉수 환수 헤더
코일을 거친 냉수를 모아 냉동기로 돌려보냅니다.
- 20차압 밸브
공급·환수 헤더 사이의 압력 차를 일정하게 유지합니다.
스팀 계통
- 21보일러
가열·가습에 쓰는 스팀을 만듭니다.
- 22스팀 헤더
스팀을 각 사용처로 나누어 보내는 분배관입니다.
- 23감압 밸브
스팀 압력을 코일·가습기에 맞게 낮춥니다.
- 24응축수 탱크
사용 후 물로 돌아온 응축수를 모읍니다.
- 25급수 펌프
모인 응축수를 보일러로 다시 보냅니다.
흐름도 (공기 · 냉수 · 냉각수 · 스팀 · 응축수의 방향)
공종 순서
01건축

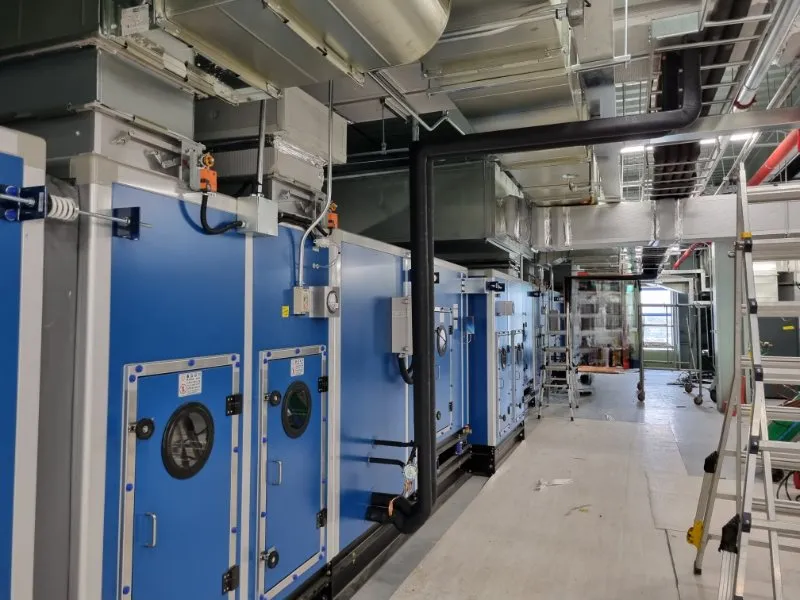

02장비설치
03배관·덕트

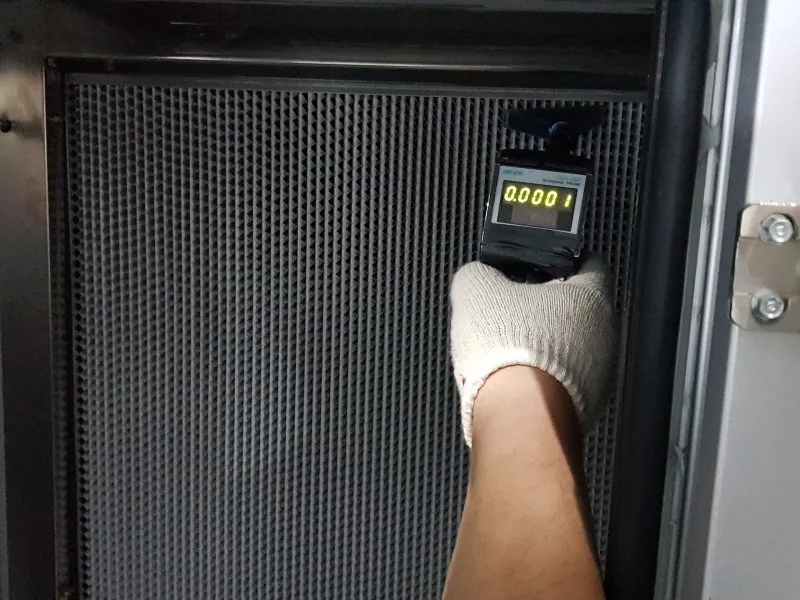

04DOP 테스트

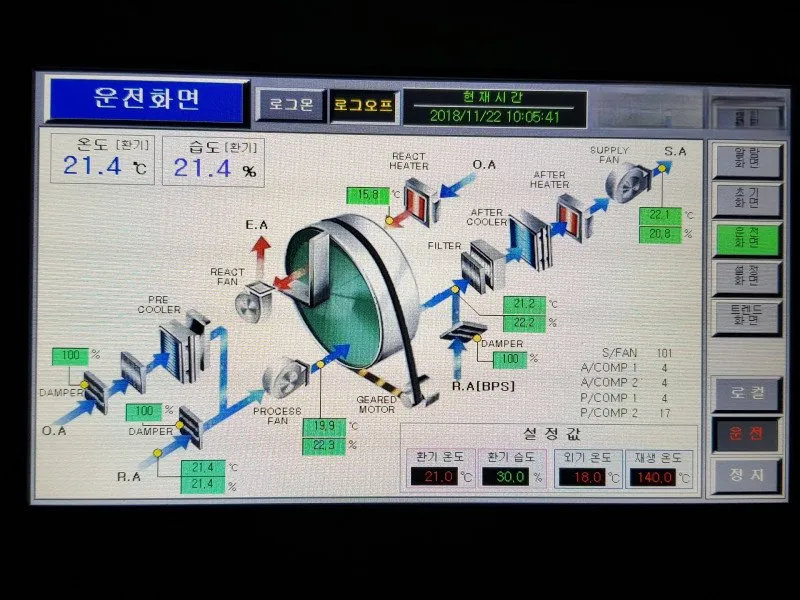

05HVAC 모니터링

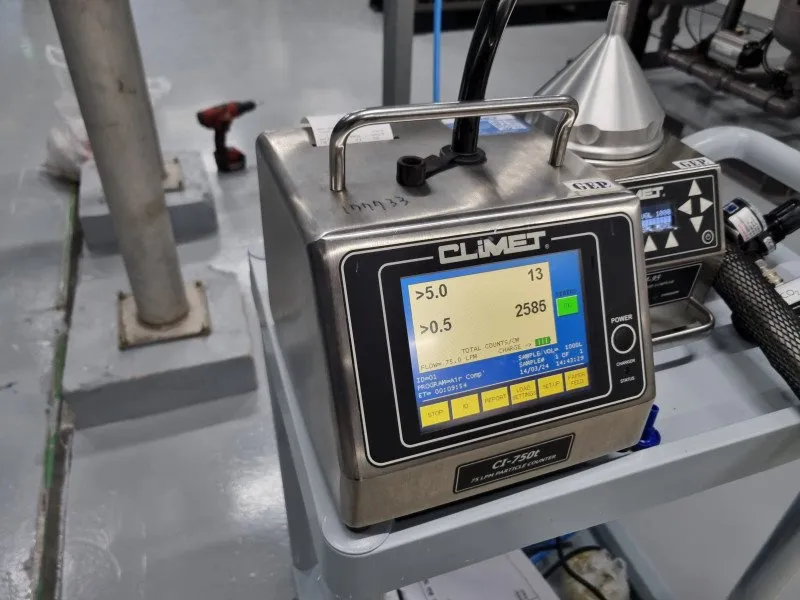

06차압·부유입자 모니터링
삼영이엔지 현장 사진입니다.
표로 보기
| 장비 | 계통 | 역할 |
|---|---|---|
| 외기 루버 | 공기 계통 | 외기를 받아들이는 입구로, 빗물과 큰 이물질이 들어오지 않게 막습니다. |
| 필터 (프리·미디엄) | 공기 계통 | 외기의 먼지를 단계적으로 걸러 코일과 실내를 보호합니다. |
| 공조기 (AHU) | 공기 계통 | 필터·코일·가습기·팬을 한 케이싱에 담아 공기를 처리하는 중심 장비입니다. |
| 냉각 코일 | 공기 계통 | 냉동기에서 온 냉수로 공기를 식히고 습기를 제거합니다. |
| 가열 코일 | 공기 계통 | 스팀으로 공기를 데워 설정 온도에 맞춥니다. |
| 가습기 | 공기 계통 | 건조한 계절에 스팀을 분사해 실내 습도를 맞춥니다. |
| 급기팬 | 공기 계통 | 처리된 공기를 급기 덕트로 밀어 보냅니다. |
| 방화·방연 댐퍼 (급기) | 공기 계통 | 화재 시 급기 덕트를 닫아 불과 연기가 번지는 것을 막습니다. |
| 디퓨저 (HEPA) | 공기 계통 | 천장에서 HEPA 필터를 거친 공기를 실내로 고르게 내보냅니다. |
| 실내 (크린룸) | 공기 계통 | 온도·습도·차압·청정도를 유지해야 하는 공간입니다. |
| 환기·배기팬 | 공기 계통 | 실내 공기를 빼내어 일부는 환기하고 일부는 밖으로 배기합니다. |
| 방화·방연 댐퍼 (배기) | 공기 계통 | 배기 덕트에서 같은 역할을 합니다. |
| 배기 루버 | 공기 계통 | 배기를 건물 밖으로 내보내는 출구입니다. |
| 냉각탑 | 냉수 계통 | 냉동기에서 받은 열을 냉각수로 옥외에 버립니다. |
| 냉각수 펌프 | 냉수 계통 | 냉각탑과 냉동기 사이로 냉각수를 순환시킵니다. |
| 냉동기 (칠러) | 냉수 계통 | 냉수를 차갑게 만들어 공조기 냉각 코일에 공급합니다. |
| 냉수 순환펌프 | 냉수 계통 | 냉수를 공급 헤더와 코일로 순환시킵니다. |
| 냉수 공급 헤더 | 냉수 계통 | 냉수를 여러 공조기로 나누어 보내는 분배관입니다. |
| 냉수 환수 헤더 | 냉수 계통 | 코일을 거친 냉수를 모아 냉동기로 돌려보냅니다. |
| 차압 밸브 | 냉수 계통 | 공급·환수 헤더 사이의 압력 차를 일정하게 유지합니다. |
| 보일러 | 스팀 계통 | 가열·가습에 쓰는 스팀을 만듭니다. |
| 스팀 헤더 | 스팀 계통 | 스팀을 각 사용처로 나누어 보내는 분배관입니다. |
| 감압 밸브 | 스팀 계통 | 스팀 압력을 코일·가습기에 맞게 낮춥니다. |
| 응축수 탱크 | 스팀 계통 | 사용 후 물로 돌아온 응축수를 모읍니다. |
| 급수 펌프 | 스팀 계통 | 모인 응축수를 보일러로 다시 보냅니다. |

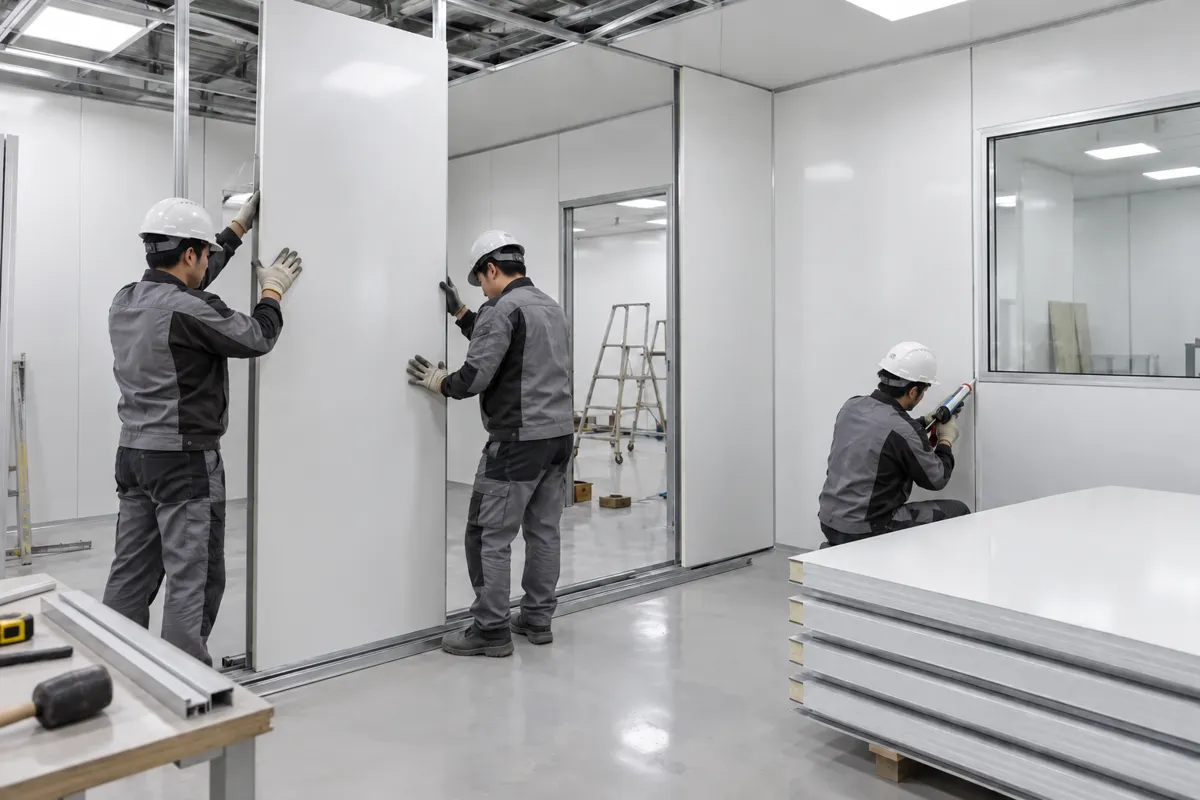

Panel construction판넬공사
판넬공사
크린룸 및 GMP 시설의 판넬공사는 청정도, 기밀성, 위생, 내구성 확보를 위한 핵심 공정입니다.
판넬은 벽체, 천장, 칸막이 등 공간을 구획하고, 외부 오염물질 유입을 차단하며, 내부 환경을 일정하게 유지하는 역할을 합니다.
모듈화된 판넬을 현장에 맞게 조립하는 방식으로 시공되어, 공정의 효율성과 유지관리가 용이합니다.
판넬 재질 및 특징
- 01우레탄 판넬
- 단열
- 기밀
- 경량
- 경제성
- 시공 간편
적용 분야다양한 산업
두 겹의 강판 사이에 우레탄 폼 충진, 단열성·기밀성·경량성 우수, 다양한 산업에 널리 사용, 시공이 간편하고 경제적
- 02EPS 판넬
- 단열
- 난연
- 경제성
적용 분야벽체
난연성 스티로폼(EPS) 충진, 경제성·보온성 뛰어남, 비용 절감을 위해 벽체에 주로 사용
- 03그라스울 판넬
- 불연·방화
- 방음
적용 분야제약, 바이오, 화재 위험 환경
유리섬유(그라스울) 충진, 방음·방화·불연성 우수, 제약·바이오 등 화재 위험 환경에 적합
- 04알루미늄 판넬
- 경량
- 내식
- 청결
- 유지관리 용이
적용 분야반도체·전자
알루미늄 외피, 경량·내식성·청결성 우수, 먼지 발생이 적고 유지관리 용이, 전자·반도체 산업에 적합
- 05스테인리스 판넬
- 내구
- 위생
- 내화학
적용 분야제약, 바이오, 의료
스테인리스 외피, 내구성·내화학성·위생성 탁월, 세균 번식이 어렵고 소독이 용이, 제약·바이오·의료시설에 사용
- 06미네랄울/허니컴
- 불연·방화
- 내화학
- 내습
적용 분야고청정 환경
미네랄울, 알루미늄 허니컴 등 충진, 불연성·내습성·내약품성 우수, 고급 청정도 요구 시설에 사용

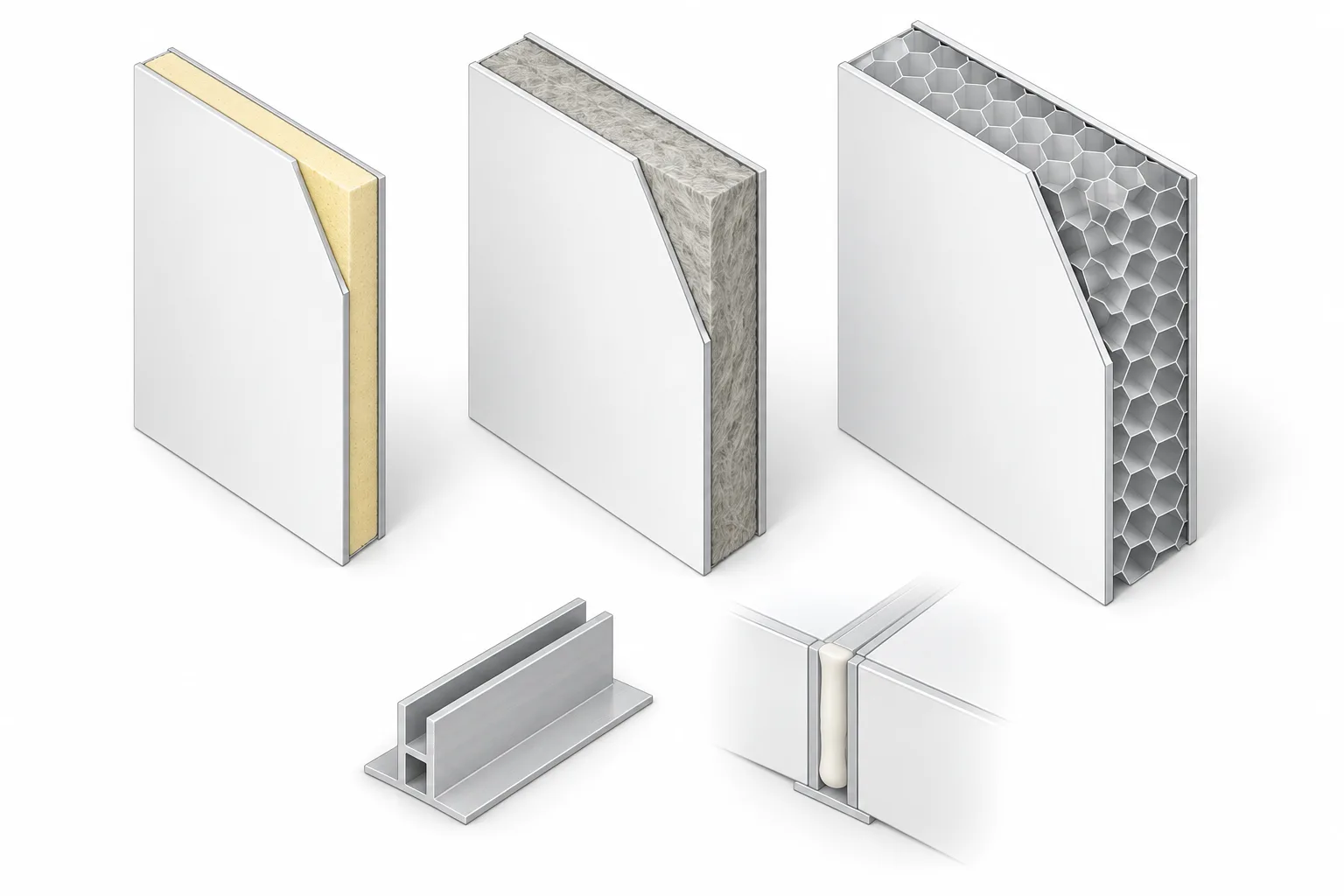

판넬 두께 규격
- 50T 판넬 두께 규격
두께 및 규격: 판넬 두께는 주로 50T, 75T, 100T 등이 사용되며, 외피 강판은 실리콘아연강판, 무정전 칼라강판, 스테인리스강판 등이 선택됩니다.
- 75T 판넬 두께 규격
두께 및 규격: 판넬 두께는 주로 50T, 75T, 100T 등이 사용되며, 외피 강판은 실리콘아연강판, 무정전 칼라강판, 스테인리스강판 등이 선택됩니다.
- 100T 판넬 두께 규격
두께 및 규격: 판넬 두께는 주로 50T, 75T, 100T 등이 사용되며, 외피 강판은 실리콘아연강판, 무정전 칼라강판, 스테인리스강판 등이 선택됩니다.
- 외피
- 충진재
표로 보기
| 재질 종류 | 주요 특징 및 용도 |
|---|---|
| 우레탄 판넬 | 두 겹의 강판 사이에 우레탄 폼 충진, 단열성·기밀성·경량성 우수, 다양한 산업에 널리 사용, 시공이 간편하고 경제적 |
| EPS 판넬 | 난연성 스티로폼(EPS) 충진, 경제성·보온성 뛰어남, 비용 절감을 위해 벽체에 주로 사용 |
| 그라스울 판넬 | 유리섬유(그라스울) 충진, 방음·방화·불연성 우수, 제약·바이오 등 화재 위험 환경에 적합 |
| 알루미늄 판넬 | 알루미늄 외피, 경량·내식성·청결성 우수, 먼지 발생이 적고 유지관리 용이, 전자·반도체 산업에 적합 |
| 스테인리스 판넬 | 스테인리스 외피, 내구성·내화학성·위생성 탁월, 세균 번식이 어렵고 소독이 용이, 제약·바이오·의료시설에 사용 |
| 미네랄울/허니컴 | 미네랄울, 알루미늄 허니컴 등 충진, 불연성·내습성·내약품성 우수, 고급 청정도 요구 시설에 사용 |
- 시공 방식: 벽체, 천장, 칸막이 등 공간별로 모듈화된 판넬을 조립하며, 판넬과 판넬 사이, 판넬과 몰딩(알루미늄, 스테인리스 등) 결합부는 바이오 실리콘 등으로 마감하여 기밀성과 위생을 확보합니다.
- 부자재: 알루미늄 몰딩, 앵글, 베이스, 전산볼트, 리벳, 컬러피스, 바이오 실리콘 등 다양한 부자재가 사용됩니다.
- 두께 및 규격: 판넬 두께는 주로 50T, 75T, 100T 등이 사용되며, 외피 강판은 실리콘아연강판, 무정전 칼라강판, 스테인리스강판 등이 선택됩니다.

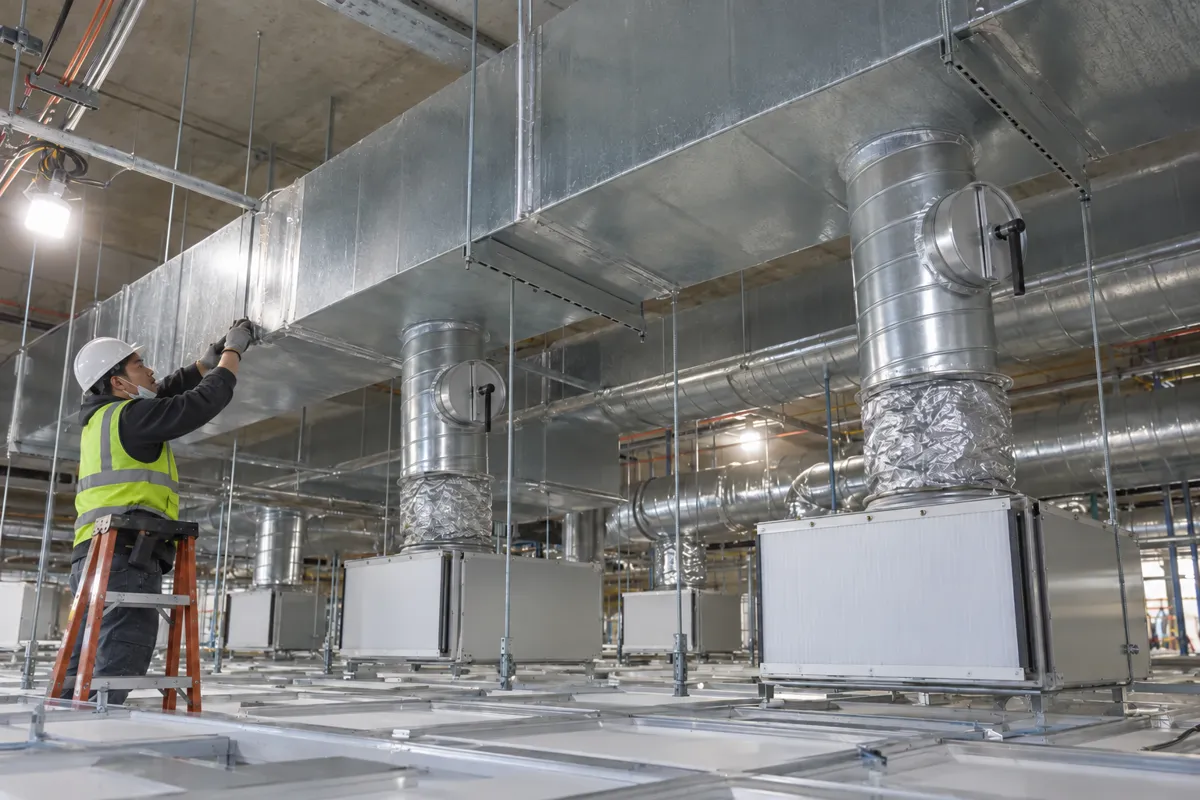

Ductwork덕트공사
덕트공사
크린룸 및 GMP 환경에서의 덕트공사는 청정도, 기밀성, 위생, 내구성을 확보하기 위한 핵심 설비 공정입니다.
공조설비의 일부로, 외부 유입을 차단하고, 내부 공기의 순환·정화·배출을 담당하여 청정 환경을 유지하는 데 필수적인 역할을 합니다.
설계 및 시공 시에는 공기 유동 특성, 필터링 효율, 소음, 유지관리 등을 종합적으로 고려하여야 하며, 관련 규정과 표준에 따라 시공됩니다.
덕트 재질 및 특징
- 01아연도 강판(GI)
- 내식
- 경제성
- 가공성
- 표준 재질
적용 분야공조, 크린룸 급·배기
가장 널리 사용, 내식성·가공성 우수, 경제적, 일반 공조 및 크린룸 급·배기용 표준 재질
- 02스테인리스강(STS304)
- 내식
- 내구
- 위생
적용 분야제약, 바이오, 식품, GMP 환경
내식성·내구성·위생성 탁월, 제약·바이오·식품 등 위생이 중요한 GMP 환경에 주로 사용
- 03알루미늄
- 경량
- 내식
- 청결
- 유지관리 용이
적용 분야반도체·전자, 고청정 환경
경량, 내식성, 청결성 우수, 유지관리 용이, 반도체·전자산업 등 청정도 요구 환경에 적합
- 04PVC/FRP
- 내화학
- 내습
적용 분야화학약품, 특수 배기, 부식 위험 환경
내화학성·내습성 우수, 화학약품 제조, 부식 위험 환경, 특수 배기용에 사용
- 05패브릭(천) 덕트
- 경량
- 방음
- 설치·이동 용이
적용 분야보조 급기
경량, 설치·이동 용이, 소음 저감, 일부 보조 급기용으로 사용
- 06플렉시블 덕트
적용 분야기구 연결부, 협소 공간
알루미늄 호일, 글라스클로스 등으로 제작, 기구 연결부·협소 공간에 적용
표로 보기
| 재질 종류 | 주요 특징 및 용도 |
|---|---|
| 아연도 강판(GI) | 가장 널리 사용, 내식성·가공성 우수, 경제적, 일반 공조 및 크린룸 급·배기용 표준 재질 |
| 스테인리스강(STS304) | 내식성·내구성·위생성 탁월, 제약·바이오·식품 등 위생이 중요한 GMP 환경에 주로 사용 |
| 알루미늄 | 경량, 내식성, 청결성 우수, 유지관리 용이, 반도체·전자산업 등 청정도 요구 환경에 적합 |
| PVC/FRP | 내화학성·내습성 우수, 화학약품 제조, 부식 위험 환경, 특수 배기용에 사용 |
| 패브릭(천) 덕트 | 경량, 설치·이동 용이, 소음 저감, 일부 보조 급기용으로 사용 |
| 플렉시블 덕트 | 알루미늄 호일, 글라스클로스 등으로 제작, 기구 연결부·협소 공간에 적용 |
- 시공 방식: 각 부위는 기밀성과 청정도를 유지할 수 있도록 조정 및 검수 절차를 거칩니다.
- 연결부 마감: 덕트와 덕트, 덕트와 기기(HEPA/ULPA 필터, 디퓨저 등) 연결부는 기밀 마감(실리콘, 가스켓 등)으로 누설을 방지합니다.
- 보온 및 방음: 결로 및 소음 방지를 위해 필요시 보온재, 흡음재를 적용합니다.

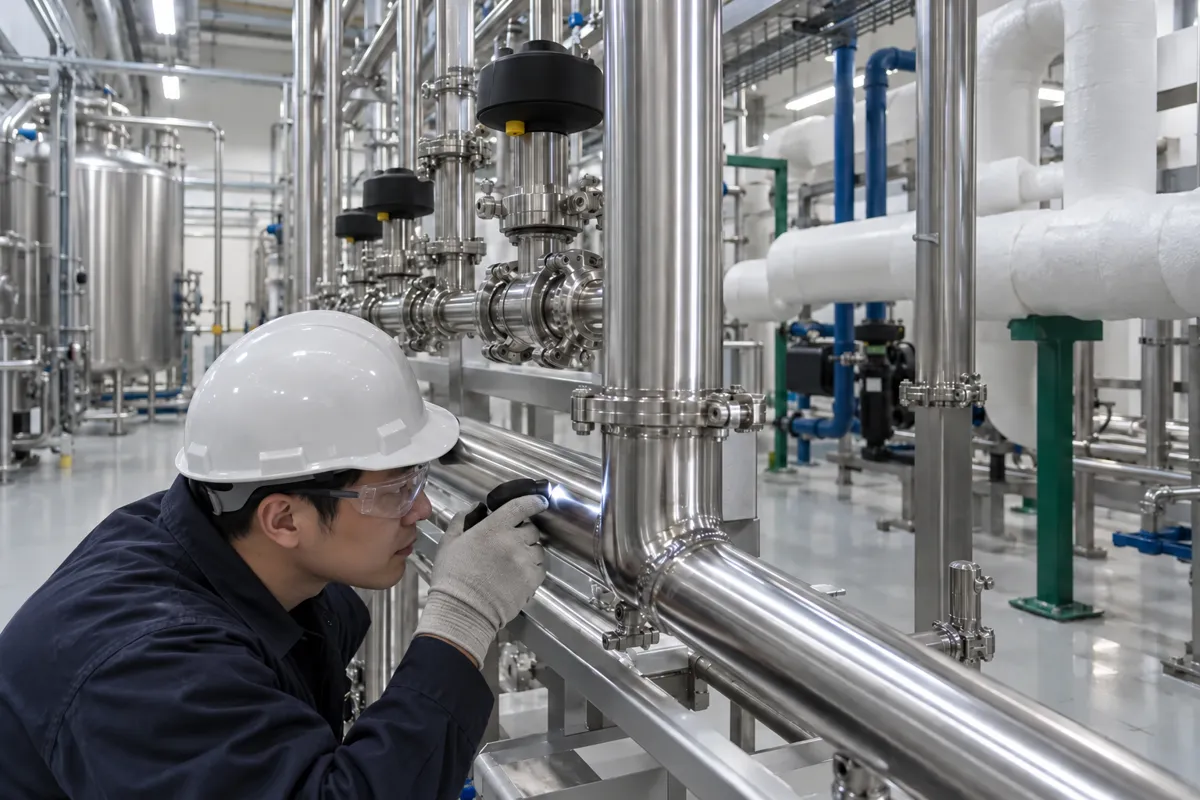

Piping배관공사
배관공사
크린룸 공정에서의 배관공사는 청정도, 기밀성, 위생, 내구성을 확보하기 위한 핵심 설비 공정입니다.
배관 시스템은 공조, 급·배수, 증기, 냉온수, 가스, 압축공기 등 다양한 유틸리티의 안정적 공급과 오염 방지를 위해 설계·시공됩니다.
모든 배관은 오염물질의 발생을 최소화하고, 유지관리 및 검증이 용이하도록 시공되어야 합니다.
배관 재질 및 특징
- 01스테인리스 스틸
- 내식
- 내구
- 위생
적용 분야제약, 바이오, 식품, GMP 환경
내식성·내구성·위생성 탁월, 제약·바이오·식품 등 위생이 중요한 GMP 환경에 주로 사용
- 02PVC/CPVC
- 내화학
- 내습
적용 분야화학약품, 배수, 부식 위험 환경
내화학성·내습성 우수, 화학약품 이송, 배수, 부식 위험 환경에 적합
- 03PFA/PP
- 내화학
- 내열
- 고순도
적용 분야초순수·특수 가스
고순도, 내화학성, 내열성 우수, 초순수·특수 가스 이송에 사용
- 04동관/알루미늄
- 내식
- 가공성
적용 분야공조, 냉온수, 가스 배관
냉온수, 공조, 일부 가스 배관에 사용, 가공성·내식성 양호
표로 보기
| 재질 종류 | 주요 특징 및 용도 |
|---|---|
| 스테인리스 스틸 | 내식성·내구성·위생성 탁월, 제약·바이오·식품 등 위생이 중요한 GMP 환경에 주로 사용 |
| PVC/CPVC | 내화학성·내습성 우수, 화학약품 이송, 배수, 부식 위험 환경에 적합 |
| PFA/PP | 고순도, 내화학성, 내열성 우수, 초순수·특수 가스 이송에 사용 |
| 동관/알루미늄 | 냉온수, 공조, 일부 가스 배관에 사용, 가공성·내식성 양호 |
- 시공방식: 각 부위는 기밀성과 청정도를 유지할 수 있도록 조정 및 검수 절차를 거칩니다.
- 연결부 마감: 배관과 배관, 배관과 기기(밸브, 펌프, 필터 등) 연결부는 기밀 마감(실리콘, 가스켓 등)으로 누설을 방지합니다.
- 보온 및 방음: 결로 및 열손실, 소음 방지를 위해 필요시 보온재, 흡음재를 적용합니다.
- 도장 및 방청: 금속 배관은 방청 도장 및 외부 도장을 실시하여 부식 방지와 내구성 향상을 도모합니다.

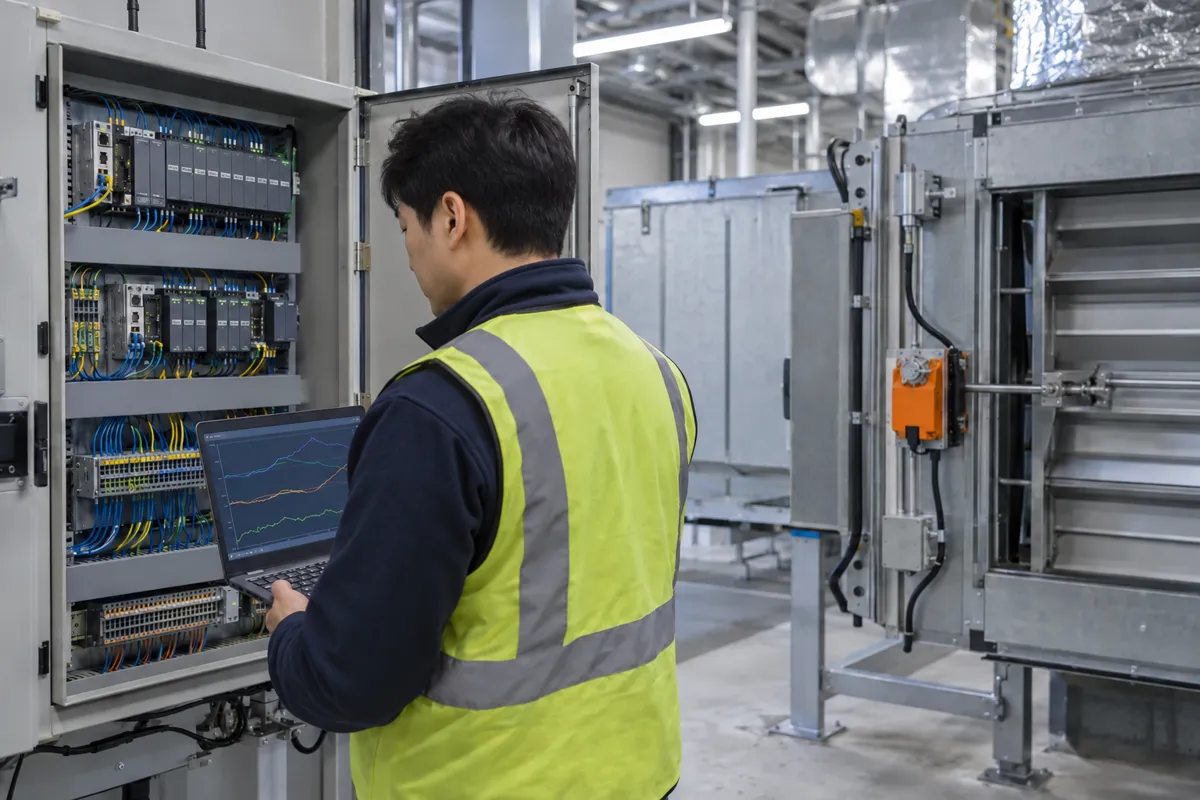

Automatic controls자동제어
자동제어
크린룸 공정에서의 공조기 자동제어 공사는 청정도, 온도, 습도, 차압 등 주요 환경 변수를 정밀하게 관리하여, 생산 공정의 일관성과 품질을 확보하기 위한 핵심 설비 공정입니다.
자동제어 시스템은 공조기의 운전 상태를 실시간으로 감시·제어하며, GMP 기준에 부합하는 환경을 유지하도록 설계·시공됩니다.

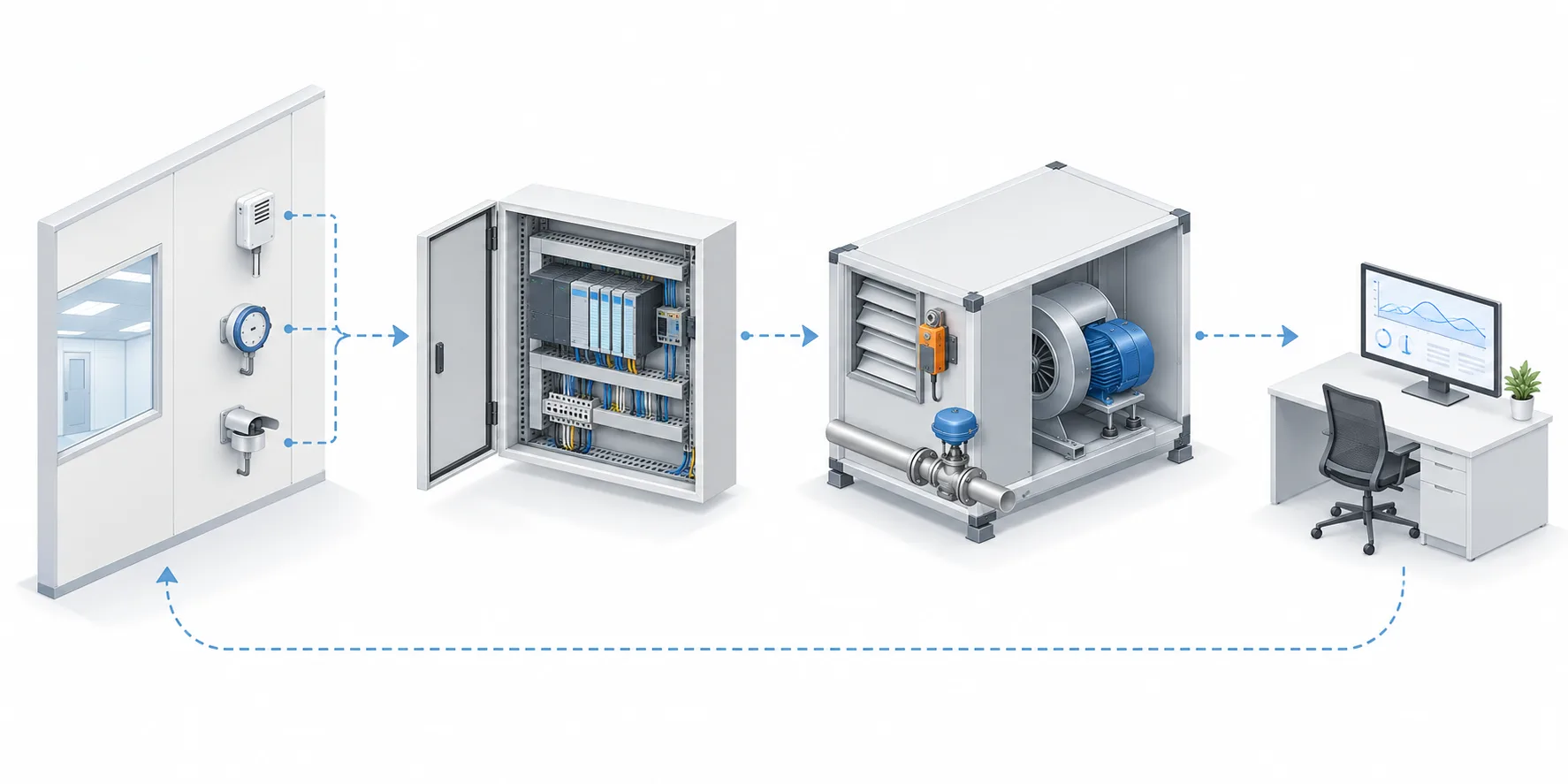

자동제어 기능 및 특징
구성요소별 기능
- 01센서
온도, 습도, 차압, 풍량 등 환경 변수 실시간 감지
- 02제어기(PLC, DDC)
센서 신호를 분석하여 공조기 내 팬, 댐퍼, 밸브, 히터, 쿨러 등 자동 제어
- 03구동기
댐퍼, 밸브, 팬 등 공조기 주요 설비의 동작 제어
- 04모니터링 시스템
공조기 운전 상태 및 환경 변수 실시간 감시, 기록, 이상 발생 시 알람 제공
시공 흐름
- 01시공방식
센서, 제어기, 구동기, 배선 등 각 구성요소를 체계적으로 배치 및 시공
- 02환경 변수 제어
온도, 습도, 차압 등 주요 변수의 실시간 자동 제어 및 기록
- 03중앙 모니터링
중앙 감시 장치에서 공조기 운전 상태와 환경 변수 실시간 확인 및 이력 관리
- 04시운전 및 검증
시공 후 실제 운전 조건에서 제어 성능을 점검하고, GMP 기준에 맞는 검증 절차 수행
표로 보기
| 구성요소 | 주요 기능 및 역할 |
|---|---|
| 센서 | 온도, 습도, 차압, 풍량 등 환경 변수 실시간 감지 |
| 제어기(PLC, DDC) | 센서 신호를 분석하여 공조기 내 팬, 댐퍼, 밸브, 히터, 쿨러 등 자동 제어 |
| 구동기 | 댐퍼, 밸브, 팬 등 공조기 주요 설비의 동작 제어 |
| 모니터링 시스템 | 공조기 운전 상태 및 환경 변수 실시간 감시, 기록, 이상 발생 시 알람 제공 |
