크린룸 장비

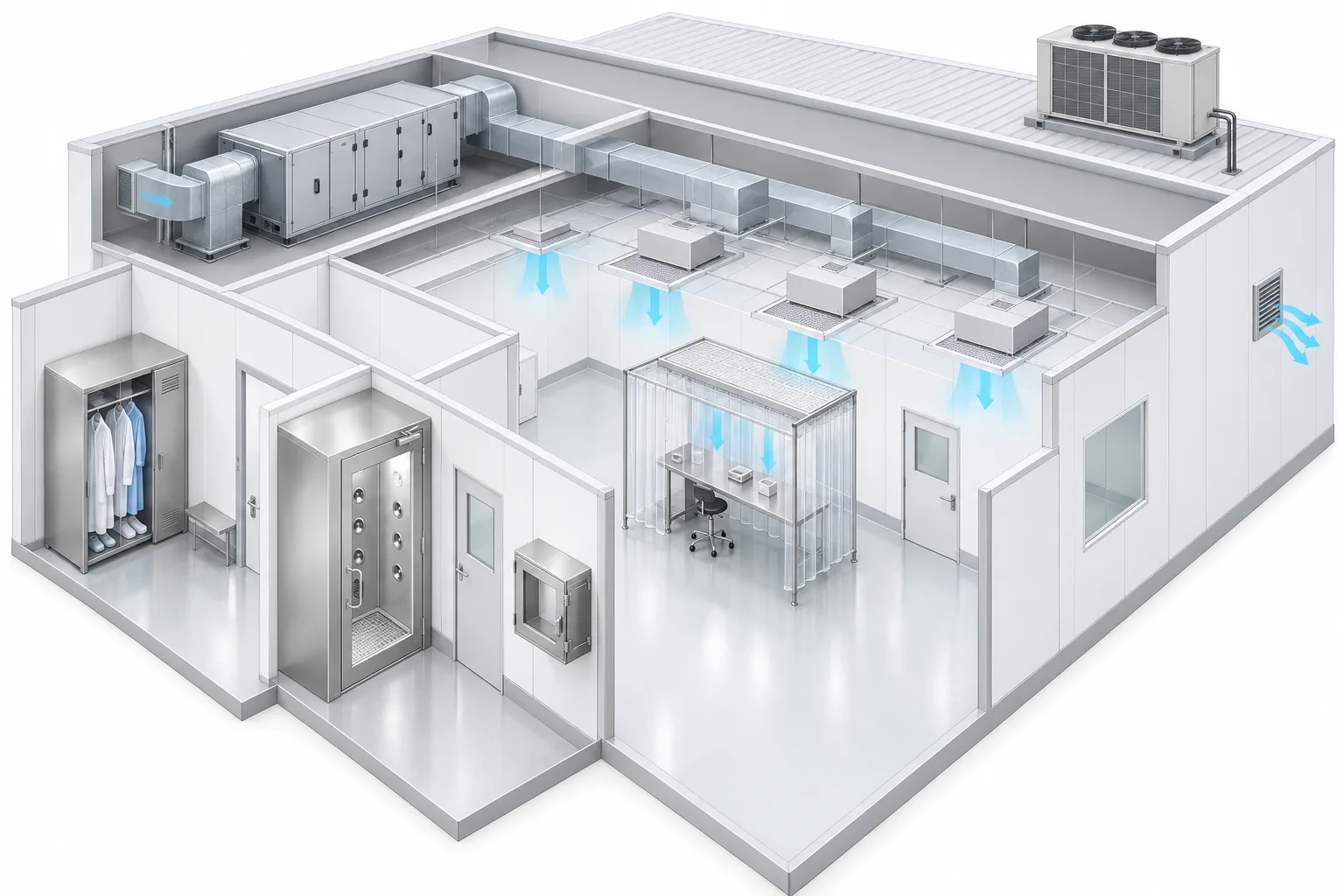

구성 장치별 기능

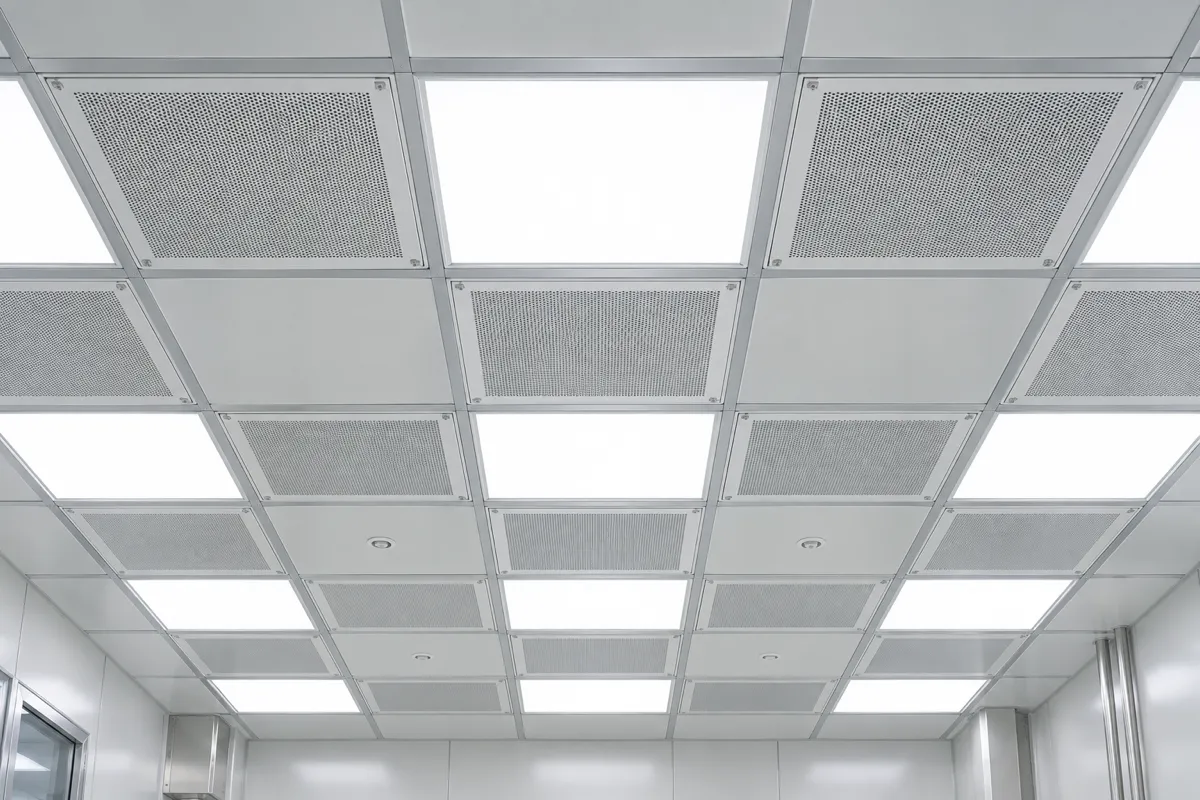

1. 01Fan Filter Unit

   팬 및 필터가 설치되어 공기를 여과시키는 장치

2. 02HEPA Filter Unit

   필터가 설치되어 공기를 여과시키는 장치

3. 03Clean Booth

   Fan Filter Unit을 통해 유입된 공기로 국부적으로 청정 공간을 만드는 장치

4. 04Pass Box

   Clean Room의 벽면에 설치되어 소형 물품을 반입할 때 사용하는 장치

5. 05Air Shower

   Clean Room에 입실하기 전에 인체나 물품의 먼지를 고속의 청정공기로 제거하는 장치

6. 06Relief Damper

   Clean Room의 차압을 유지하는 장치

7. 07Condensing Unit

   응축기와 압축기가 내장된 응축 장치

8. 08Air Handling Unit

   공기를 흡입하여 장치 내에 공기 정화, 냉각, 감습, 가열, 가습의 기능을 하는 장치

9. 09Clean Locker

   무진복 사용 후 보관하는 곳으로 외부에 묻은 먼지를 제거하고, 먼지 부착을 방지하는 장치

크린룸 장치 선택 기준

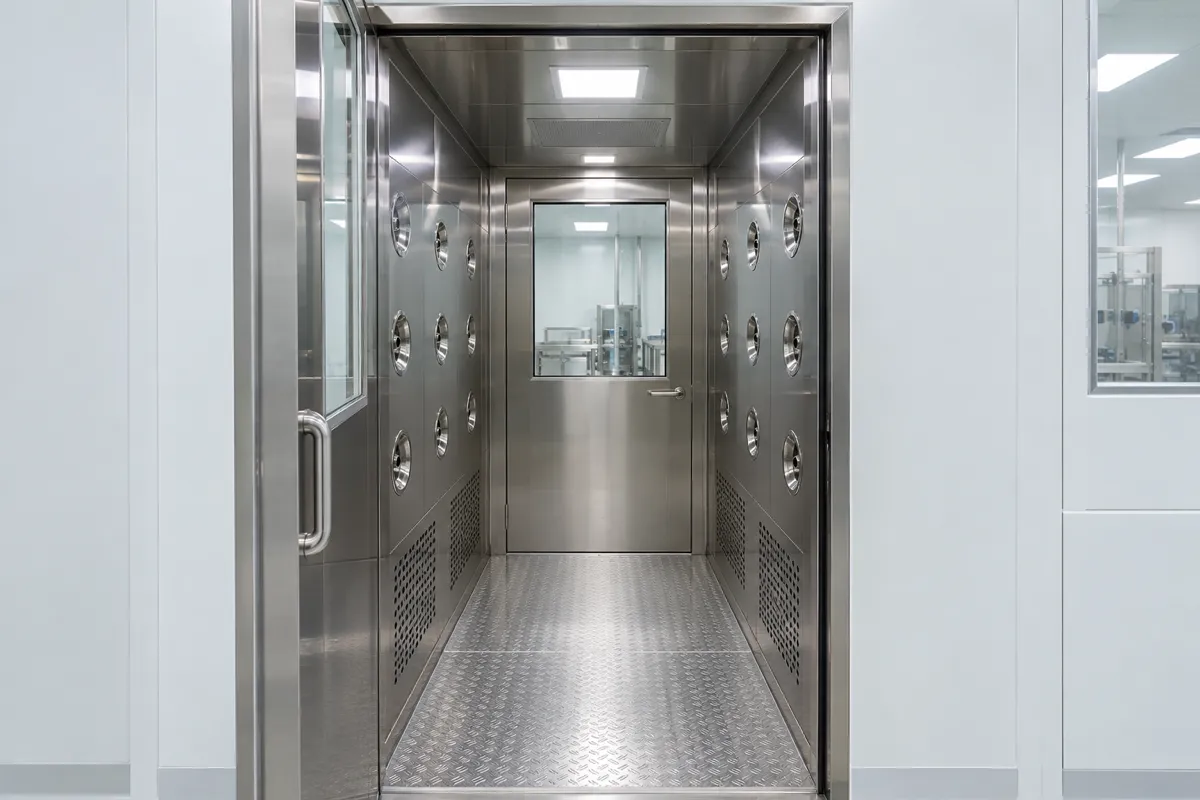

• Air Shower
  이럴 때

  작업자가 갱의 후 청정 구역으로 들어갈 때 몸과 옷의 먼지를 털어 내고 들어가야 할 때

  고를 때 확인할 것

  • 사람 출입구와 물품 반입구를 가능하면 나눕니다(사람은 갱의실·에어샤워, 물품은 패스박스).
  • 양쪽 문이 동시에 열리지 않아야 하며, 무균의약품의 A·B등급으로 들어가는 에어락은 인터록, C·D등급으로 들어가는 에어락은 최소 시각 또는 청각 경보를 둡니다.
  • 무균의약품 시설에서는 에어락 마지막 단계가 들어가는 작업실과 같은 등급(비작업)이어야 합니다.

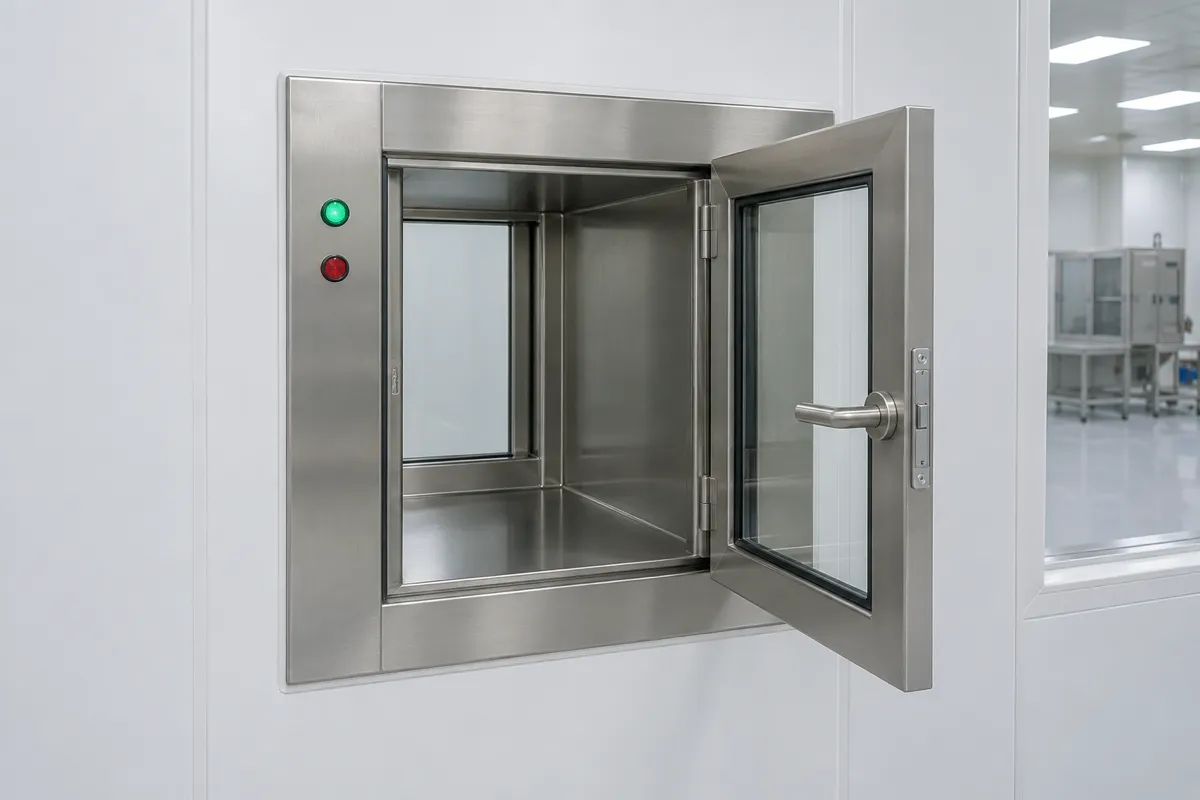

• Pass Box
  이럴 때

  작은 물품을 사람이 들어가지 않고 벽을 통해 청정 구역으로 넣을 때

  고를 때 확인할 것

  • 높은 등급 쪽을 보호하도록 필터 공기로 내부를 씻어 내는 방식이 필요한지 확인합니다.
  • 양쪽 문이 동시에 열리지 않아야 합니다(인터록 사용 여부는 설계에서 정함).
  • A·B등급으로는 승인 목록에 있고 이송 밸리데이션을 거친 물품만 들입니다.

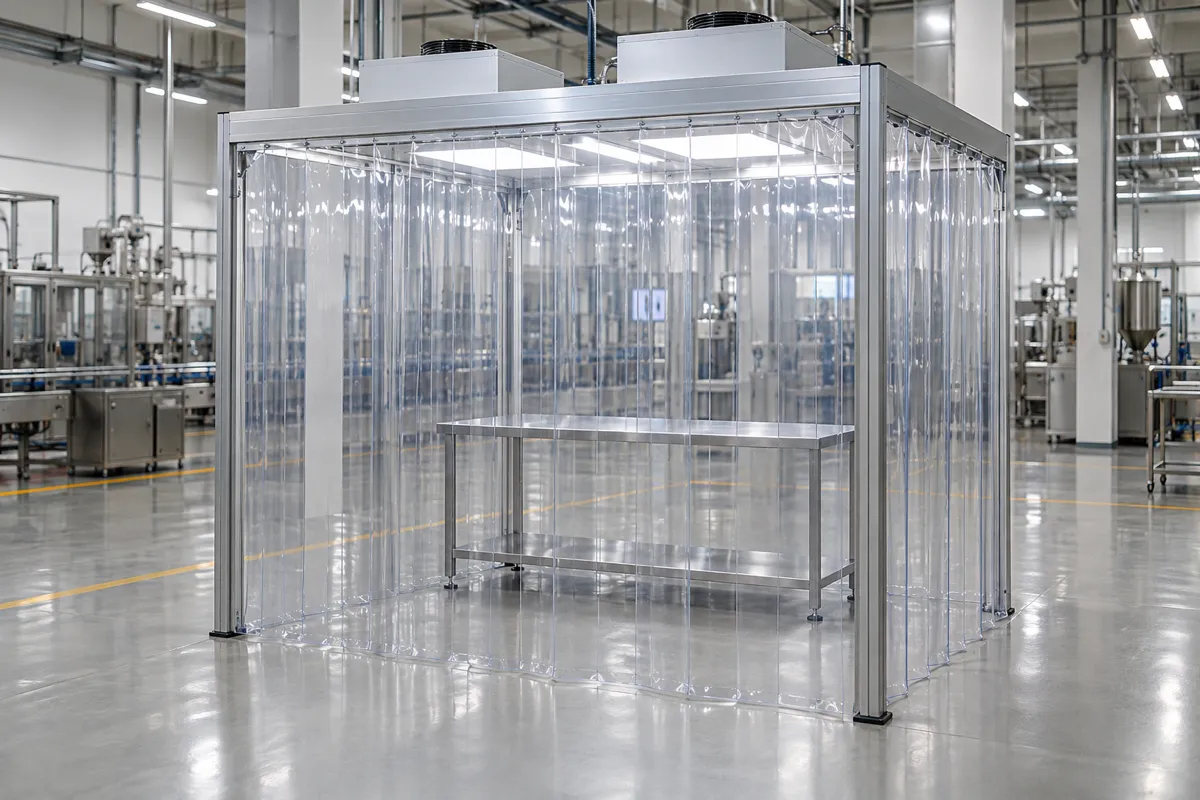

• Clean Booth
  이럴 때

  방 전체가 아니라 특정 작업 구역이나 작업대 위만 필터 공기로 국부적으로 청정하게 만들 때

  고를 때 확인할 것

  • 필요한 청정도와 기류 방식을 먼저 정합니다(무균의약품 A등급 단일방향기류는 작업 위치에서 0.36~0.54m/s, 참고치).
  • 필터 완전성 시험과 풍량 측정을 할 수 있는 구조여야 합니다(재적격성평가 항목).
• 판넬
  이럴 때

  벽체·천장·칸막이로 청정 구역을 나누고 외부 오염을 차단할 때

  고를 때 확인할 것

  • 구획할 공간의 청정 등급과 공정에 맞춰 판넬 재질과 두께를 정합니다.
  • 판넬 이음부와 몰딩 결합부는 실리콘 등으로 마감해 기밀을 확보합니다.
